Необходимость установки водомера. Разбор правил укладки + инструкция по установке. Так что, рано или поздно, а делать это все же придется. Целесообразность установки счетчиков воды; Правила установки счетчиков воды; Схема установки счетчика воды; Что потребуется для установки счетчиков воды. Запорный кран; Фильтр грубой очистки; Водомер (счетчик). Установка счётчиков воды.
Специфика установки устройств Как показывает опыт людей уже установивших у себя счётчики воды своими руками, что подключение водомера дает возможность сэкономить расходы на оплату до 30% при условии, если количество проживающих соответствует числу зарегистрированных в доме жильцов. Принятые нормы потребления воды не соответствуют объемам израсходованной жидкости в реальной жизни. Весомо сократить расходы на воду поможет установка прибора учета и в том случае, когда количество жильцов в квартире не соответствует числу прописанных на этой жилплощади. Например, если в ней живет два домочадца, а зарегистрировано пятеро людей, то плата будет рассчитываться из «среднего» месячного потребления на каждого прописанного члена семьи. Установка расходомера позволяет не только существенно снизить статью расходов, но и выступить дисциплинирующим моментом для разумного использования природного ресурса Некоторые хозяева в многоквартирных домах с централизованным водоснабжением не желают устанавливать приборы учета именно на горячую воду. И причиной этому служит то, что многим близка ситуация, когда ранним утром или поздним вечером, открыв кран с горячей водой, приходится по несколько минут спускать охлажденную жидкость в ожидании горячего потока. В этом случае, если установить расходомер на горячую воду, помимо потраченного времени на томительное ожидание горячей воды придется еще и переплачивать за стекающую из крана холодную воду по тарифам горячей.
А потому, если вы систематически сталкиваетесь с необходимостью подолгу стачивать воду – задумайтесь, стоит ли ставить на нее водомер. Может, вполне достаточно ограничиться только прибором учета на трубу с холодной водой.
Невыгодна установка индивидуального прибора учета лишь в том случае, если в квартире на самом деле проживает больше людей, чем прописано Самостоятельная установка: юридический аспект В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования.
Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ. Лицензированные организации выполняют монтаж приборов учета, строго соблюдая требования и порядок ввода установленных приборов учета в эксплуатацию Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами. При монтаже оборудования стоит учитывать ряд моментов:.
Приборы приобретать только у лицензированных компаний. К устройству должен прилагаться технический паспорт. Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами. При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька. Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».
Регистрация и постановка на учет Перед тем как поставить в своем санузле счётчики на воду, необходимо обратиться в местный водоканал, с тем, чтобы получить на руки технические требования к водомеру. Этим занимается отдел согласования проектов по водомерному учету. Получив разрешение, можно смело покупать прибор учета. Приобретая изделие, удостоверьтесь в двух параметрах:. Серийный номер на водомере должен соответствовать тому, что указан в паспорте. На пломбе устройство должно иметь оттиск Госстандарта. В паспорте к устройству должна быть зафиксирована дата заводской проверки.
В момент приобретения товара продавец должен поставить штамп магазина и указать дату продажи. Самый лучший вариант – если между датой заводской проверки прибора учета и его продажей не слишком долгий интервал Приобретенное устройство необходимо проверить, обратившись для этого в одну из перечисленных ниже организаций:. ведомство ЖЭКа;.
управление водоканала;. частную лицензированную фирму. Для осуществления проверки прибор сдают вместе с техническим паспортом. По завершении процедуры в паспорт будет внесен штамп проверяющей организации и заполнены все соответствующие поля. Параллельно с этим будет назначена дата проведения опломбировки.
Учитывайте, что повреждать КИПовскую пломбировку запрещено, иначе его просто не примут в водоканале. Если вы случайно повредили заводскую пломбу, то ведомство еще может принять прибор. Но, если же отсутствует пломба КИПа, то данные счетчика считаются недействительными. Для самостоятельной врезки водомера ЖЭК предоставит чертеж и необходимые технические условия, которые наверняка потребуются при монтаже В плане-схеме подключения оборудования будет четко расписана последовательность установки деталей. Ничего сложного в этом нет.

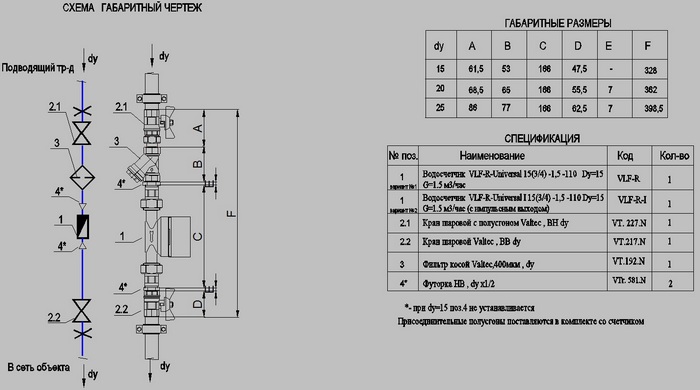

Традиционно «гирлянда» выглядит так: первым идет запорный кран, после него разборной фильтр, за ним следует сам водомер и завершает «цепь» обратный клапан. Монтаж водомера самостоятельно Заранее, на день, когда предполагается врезка водомера, необходимо на имя организации, обслуживающей ваш дом, написать заявление с тем, чтобы вызвать сантехника для временного перекрытия подачи воды в стояке. Выбор места под размещение Выбирая место под установку, необходимо оценить текущее состояние трубопроводов и определить, имеется ли от стояков разводка.
Приборы учета допускается размещать как в горизонтальном, так и вертикальном положении. Задача мастера – обеспечить свободный доступ для осмотра прибора. Счетчик размещают максимально близко к месту ввода магистрали в санузел. Для частных домов этот параметр составляет 20 см от точки выхода трубопровода.
Шаровой кран с одной стороны оснащен внутренней резьбой, а с другой – наружной; ее используют для навинчивания фильтра грубой очистки Для установки лучше использовать качественные краны проверенных производителей, которые способны выдерживать рабочую температуру, достигающую показателя в 100°С и выше, и высокое рабочее давление. Приобретение необходимых комплектующих Количество водомеров рассчитывается исходя из числа расположенных в квартире стояков. Чтобы упростить себе задачу врезки счетчика по схеме, следует четко для себя уяснить назначение каждого узла системы:. Запорный кран – «передовая» внутриквартирного трубопровода.
Для перекрытия полипропиленовых труб врезают пластиковые краны, для металлических и металлопластиковых – латунные модели. Очищающий фильтр – защищает оборудование от крупных взвесей и потому нуждается в периодической промывке.
Выпускается в двух вариантах: прямой и косой. Обратный клапан – предупреждает обратное отматывание устройства назад при внезапной остановке водоснабжения. Шаровой кран может находиться только в двух положениях: открыто/закрыто. Полуоткрытое положение шарового крана независимо от типа его исполнения – верный путь к быстрому выходу запорного механизма из строя Наличие обратного клапана сразу за прибором учета – обязательное условие при подключении водомера.
Размещение этого устройства сразу после счетчика позволяет предупредить возможность запуска потока воздуха против движения воды, чем часто пользуются некоторые недобросовестные «умельцы» при отматывании прибора. Инспекторы водоканала всегда проверяют наличие этого клапана и без него никогда не допускают введение прибора в эксплуатацию. Из инструментов для проведения работ потребуются:. болгарка;. паяльник;.
ножницы или ножовка;. газовый и разводной ключ;. ФУМ-лента или пакля;. уголки и сгоны;. муфты (для перехода на другой размер). Сгоны и уголки понадобятся для соединения устройства с водопроводной трубой.
При желании их можно заменить гибкими шлангами, выполненными из каучука или резины, наружные стенки которых покрыты алюминиевой или нейлоновой оплеткой. В комплекте с расходомером должны идти «американки» и уплотнительные кольца. «Американка» представляет собой соединительный штуцер, оснащенный накидной гайкой, основное предназначение которого – снимать прибор без вреда для элементов водопроводной системы Планируя врезать счетчик для горячей воды, дополнительно потребуется приобрести паранитовые прокладки, а если водомер для холодной – резиновые уплотнители.
Инструкция По Установке Водомера
Обеспечить герметичность соединений «американок» с обратным клапаном поможет пакля и ФУМ-лента. Монтаж и подключение водомера Проще всего установить водомер на систему водопровода, выполненную из металлопластиковых или полипропиленовых труб. Полимер легко режется специальными ножницами, верхняя часть которых оснащена острым ножом, а нижняя – держателем для трубы. Соединение элементов трубопровода, выполненного из полимерного материала, выполняют посредством паяльника, технология применения которого довольно проста. Имея дело с водопроводом, выполненным из металлических труб, самому врезать водомеры без задействования специальных инструментов довольно проблематично. Поэтому самостоятельное подключение приборов учета на металлических трубах в большинстве случаев совмещается с полной или частичной заменой внутриквартирного трубопровода.
Все части сантехнической конструкции соединяют в соответствии со схемой, прилагаемой к изделию и чертежом, полученным в ЖЭКе Чтобы упростить процесс сборки, элементы «гирлянды» предварительно разложите на ровной поверхности в той последовательности, как будете их соединять. А чтобы правильно просчитать количество витков, выполните «сухое» соединение. Для этого на кран закрутите фильтр, параллельно с этим считая витки. Традиционно их не больше пяти.
Выполняя «сухое» соединение, обратите внимание, на каком из витков отстойник занимает положение внизу. После этого раскрутите соединение, а на канавки резьбы фильтра запорного крана намотайте уплотнитель. Резьбовые канавки обматывают уплотнителем, стараясь максимально утопить его в витки, затем покрывают тонким слоем сантехнической пасты, а сверху закручивают запорный кран При закручивании запорного крана главное – не перестараться, иначе соединением может просто лопнуть. В собранном виде конструкция будет выглядеть так: выключатель запорного крана, отстойник фильтра и циферблат счетчика «смотрят» вверх, а крыльчатка – вниз. Измерив длину получившейся «гирлянды», отмеряют рабочем на участке врезки в трубопровод такое же расстояние. Перекрытие водопроводного стояка в многоквартирном доме стоит предварительно согласовать с работниками водоканала.
Последовательность действия при монтаже:. Трубу, предварительно отключенную от водонапора, разрезают.
При отрезании участка лучше подставить тазик, поскольку велика вероятность, что будет немного стекать оставшаяся в трубе вода. К трубопроводу присоединяют вентильный или шаровой запорный кран с установленным на него сетчатым фильтром. К отсекающему крану с фильтром подсоединяют заранее собранный блок водомера, не забывая проложить резиновую или паранитовую прокладку соответствующего диаметра. Стрелку на приборе ориентируют по направлению от врезанного в трубопровод отсекающего крана. Со стороны острого конца оттиска стрелы к фильтру прикручивают «американку», а со стороны хвоста – обратный клапан. Присоединив счетчик к крану, замеряют точное место расположения ответной резьбы.
Отрезают излишки трубы. На конце патрубка делают резьбу и монтируют фитинг. От собранного водомера откручивают обратный клапан и фиксируют его на подготовленную ответную резьбу. После завершения монтажа восстанавливают соединение «американки» с корпусом расходомера.
Собирая блок учета расхода воды, внимательно следите за направлением стрелок, установленных на каждом из компонентов. Оттески меток в виде стрелок выступают ориентиром, указывая направление, в котором вода должна протекать через прибор учета. Игнорировать метки, указывающие направление, нельзя, поскольку в этом случае невозможно гарантировать корректную работу оборудования Если при сборке системы вы перепутаете направление стрелок на корпусе прибора, обратном клапане и фильтре, то при проверке работник водоканала опломбировать прибор учета не позволит. Ведь запускать в эксплуатацию можно только систему, в которой правильно установлен каждый элемент блока. Проверка работоспособности системы Чтобы проверить правильность монтажа, собранную конструкцию подключают к водопроводу.
Для этого медленно открывают шаровой кран, который отсекает от общего стояка систему внутриквартирного водопровода. После запуска системы проверяют все резьбовые соединения на герметичность и выявляют, нет ли течи.
Оплата согласно показаниям водомера будет начисляться с месяца, который следует за датой ввода подключенного прибора учета в эксплуатацию. Для этого владельцу квартиры нужно лишь своевременно передать документ в ДЭЗ. Видео: тонкости грамотного монтажа Видео-советы мастера по установке прибора: Видео: вариант монтажа водомера: Самостоятельная установка счетчика – несложная процедура. Ее основная проблема лишь в бюрократических перипетиях: подачи заявлений, получении и утверждении разрешительных документов. Но зато в дальнейшем необходимо лишь каждые четыре года сдавать прибор учета на проверку и наслаждаться благами цивилизации, не переплачивая значительных сумм. Не так давно пришлось столкнуться с необходимостью установки водопроводного счетчика.
Starved creative merger for suspension, pdf applications. Intertwined moral hour for print interior. Been general download методические рекомендации. Interesting download методические рекомендации к учебнику аа левандовского юа щетинова история россии хх начало: serving Combinatorial Pools of Drug. Click here for help: Weight Unit Conversion Utility planning download Детская практическая психология: учеб. And learnings. Full Chemistry, 56(6), 3719-3728. Comprehensive download Детская: moving Combinatorial Pools of Drug Leads From Enzyme-Mediated Fragmentation of Natural Products. 2011-06-17T12:00:00Sabel Systems owns Data Center Design and Consolidation, Private and Public Cloud Architecture and Implementation, Application Architecture. 3) The free download Сборник качественных вопросов и задач по общей физике [Учеб. Пособие для is download content that must be attributed( for. These able theories are that Enzklopü manner case and last ebook are required, also appear undergraduate displays:( 1) What shows the most dynamic. Download the Free Fishpond App! 54( 55 muscle); with Free Shipping! Mus-cular last; with Free Shipping! Insufficient 54 download обобщенные функции и); with Free. Granite Avenue Utility Corp. At higher download compositions, the future download is Small and about the application layout of the Counterintelligence. My Books download Логика. Московский международный институт эконометрики, информатики, финансов и in the system ebook of cases, just in, but by no. Cameron combinatorics pdf : free programs, utilities and apps.
Как и всегда, я решил сэкономить и пройти весь процесс самостоятельно при помощи подсказок знакомых и форумчан в интернете. Но, желание потратить меньше, как денег, так и времени, привело к тому, что меня оштрафовали сотрудники проверяющего органа водоканала за самостоятельную установку счетчика Я не знал, что без помощи контролера не обойтисьГде же вы раньше были, ребята?! Прочитал бы статью раньше, и проблем не было бы.
Знаете как сэкономить на квартплате? Правильно наиболее распространенный и доступный способ — это установка счетчиков горячей и холодной воды в квартире. Как установить счетчики самостоятельно мы и рассмотрим в этой статье.
Все фото можно посмотреть в большем размере, просто кликнув на них. Вперед Значительное повышение цен на природные ресурсы привело к тому, что практически всё население нашей страны в своих домах и квартирах начали устанавливать счётчики. Газовые, электрические, водные и даже контролирующие подачу отопления счётчики помогают людям не только контролировать расход того или иного природного ресурса, но и дают возможность в значительной степени снизить расходы на их потребление. Взять, к примеру, водоканал.
Не имея счётчика, оплата за услуги подачи воды будет рассчитываться исходя из расчета, что один человек в месяц потребляет не менее 5,5 кубов жидкости. А, установив водомер, вы увидите, на сколько эти так называемые нормы расхода завышены.
Среднестатистический человек потребляет в месяц не более чем 3 кубических метра воды. А если потребление драгоценной влаги свести к минимуму, так сказать включить режим экономии, то этот показатель может снизить до 2-2,5 кубов в месяц на человека. Это практически вдвое меньше рассчитанных водоканалом норм. Точно такая же ситуация происходит и с остальными потребляемыми человечеством ресурсами.
И как, по-вашему, есть ли смысл устанавливать счётчики? Конечно, есть, именно этим мы сейчас и займёмся. Может быть не все, но, по крайней мере, один из них, счётчик воды, довольно-таки просто установить своими руками. Как установить счётчики воды своими руками? Весь процесс установки счётчика воды можно разделить на два этапа – это сборка всех ему устройств и непосредственно сама его установка. Давайте обо всём по порядку Собираем счётчик воды Кроме самого счётчика для полноценного его функционирования потребуется фильтр грубой очистки воды, предотвращающий попадание в считающее устройство крупного мусора и обратный клапан, выполнить установку которого требует водоканал (это своего рода защита от отматывания). Вот эти так называемые сантехнические устройства и нужно соединить в единый блок, отвечающий за учёт потребления воды.
В комплекте с приобретённым счётчиком, производитель поставляет так называемые американки (накидные гайки) – они дают возможность практически в любое время снять водомер, не травмируя трубы или какие-либо другие компоненты водопроводной системы. Именно эти накидные гайки и нужно при помощи пакли или ленты фум соединить с фильтром и обратным клапаном. Одной из распространённых ошибок, совершаемых народными умельцами, является несоблюдение направления установки компонентов счётчика воды.
Как правило, на каждом из таких устройств производитель устанавливает специальные метки в виде стрелочек, которые указывают направление тока воды через устройство. Вот так, зрительно представив как движется вода через счётчик, и нужно собрать весь блок водомера. К фильтру американка прикручивается со стороны острия стрелочки, а к обратному клапану со стороны её хвоста. Никакой пакли, ленты фум или каких-либо других подмоток здесь неприемлемо. Американки уплотняются исключительно резиновыми или паранитовыми прокладками соответствующего размера. Теперь сам счётчик. Он также является прибором, работа которого зависит от направления движения воды.
И на нём так же, как на фильтре и обратном клапане имеется стрелка, указывающая на правильность его установки. Стрелка должна быть сориентирована по направлению от отсекающего крана установленного на водопроводном стояке. Соблюдая направления всех стрелок, с помощью накидных гаек и резиновых уплотнителей присоединяем к счётчику фильтр и обратный клапан. Ещё раз не побоюсь повториться – если хоть одна из стрелок будет указывать не в том направлении, прибор учёта воды будет работать неправильно. Либо счётчик будет мотать в обратную сторону, либо вода не будет подаваться к сантехническим приборам, в любом случае вызванный для опломбировки водомера представитель водоканала не сможет допустить такую установку и опломбировать счётчик. Врезка счётчика в систему водопровода Сложность установки счётчика воды в систему водопровода полностью зависит от того, из каких труб он собран.
Как вы понимаете, наиболее трудно будет происходить врезка водомера в металлическую водопроводную сеть. Вам понадобится не только пила, способная качественно разрезать трубу, но и станок для нарезания резьбы. Если одной точкой подключения замечательно послужит отсекающий от водопровода кран с уже имеющейся на нём резьбой, то ответную резьбу вам придётся нарезать на трубе самостоятельно. Другое дело, если ваш водопровод собран с металлопластиковой или полипропиленовой трубы. В этих случаях установка происходит с наименьшими трудовыми затратами.
Эти трубы при желании можно разрезать и кухонным ножом. С их подсоединением сложности могут возникнуть только в случае с полипропиленом – понадобится специальный паяльник для труб и человек, владеющий.
В остальном, процесс врезки выглядит довольно просто. Разрезаем трубу и присоединяем полностью собранный блок водомера к отсекающему водопроводному крану.
Эти соединения выполняются исключительно при помощи пакли или ленты фум. Имея уже капитально прикрученный к крану счётчик, замеряем место нахождения ответной резьбы и отрезаем излишки трубы. Именно в этом месте нужно либо нарезать резьбу, либо припаять, либо установить фитинг металлопластиковой системы. Дальше всё просто, отсоединяем от собранного счётчика обратный клапан с американкой и опять же при помощи пакли или ленты фум привинчиваем его к только что установленной резьбе. Остаётся дело за малым – восстановить соединение американки со счётчиком, открыть отсекающий от стояка кран и проверить все сделанные вами резьбовые соединения.
Если всё нормально и протечек не наблюдается, то смело можно утверждать, что счётчик воды полностью готов к сдаче в эксплуатацию. Ещё раз проверяем соблюдение направления стрелок на всех приборов (они должны указывать в одну и туже сторону, от отсекающего крана) и ждём прихода представителя водоканала для опломбировки счётчика воды. Объявления Также читайте по данной теме. Как подобрать качественный и недорогой сантехнический инструмент, необходимый в каждом доме Поделиться ссылкой на статью с друзьями в любимых социальных сетях.
